이중 가접 검사 장치 (DETECTING DEVICE FOR TEMPORARY ATTACHED ON FPCB)

IPC : H05K 13/08

출원인 : 이춘식

출원번호 : 1020130117703

출원일자 : 2013. 10. 02

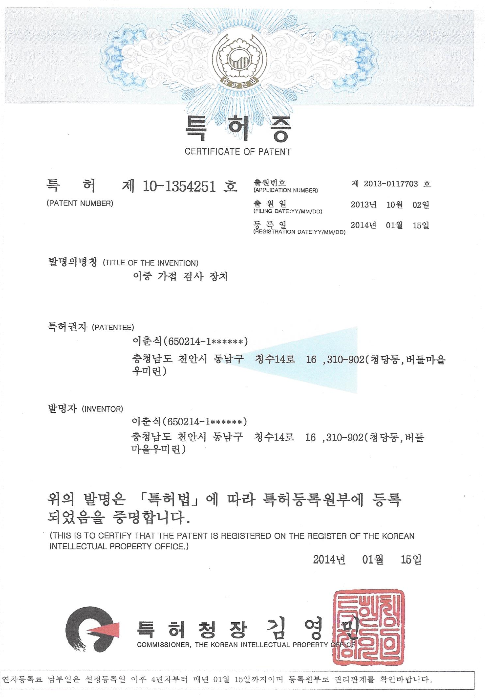

등록번호 : 1013542510000

등록일자 : 2014. 01. 15

대리인 : 특허법인태동

발명자 : 이춘식

본 발명은 이중 가접검사 장치에 관한 것으로서, 검사대상이 안착되는 지지부 상기지지부 상에 안착된 검사대상에 레이저를 조사하여 검사대상 상에 가접된 부자재의 높이를 검출하기 위한 레이저 변위 센서를 포함하는 검출부 상기 레이저 변위 센서를 상기 지지부의 상부에서 X축으로 이송시키는 X축 이송부, 상기지지부를 상기 검출부의 하부에서 Y축으로 이송시키는 Y축 이송부, 상기지지부, X축 이송부, Y축 이송부를 제어하는 제어부, 상기 제어부에 검사대상의 검출사항에 대한 설정값을 입력하는 입력부, 상기 검출부에 의한 검사대상의 이상 유무가 표시되는 표시부를 포함하는 것을 특징으로 한다.

이에 의해, 연성회로기판의 제조 중 연성회로기판 상에 접합되는 투명, 반투명, 불투명한 리드, 소자, 필름, 보강판 등의 가접합 상태를 레이저 변위 센서를 이용하여 검출함으로써, 연성회로기판 상에 접합되는 부자재의 유무 또는 이중 가접을 신속, 정밀하게 검사할 수 있다.

또한, 제조 중간 단계의 연성회로기판에 대한 검사를 수행함으로써, 가접이 불량한 연성회로기판을 조기에 발견함으로써 제조되는 최종 연성회로기판의 불량율을 획기적으로 감소시킬 수 있다.

또한, 이중 가접 검출에 대한 변동적인 설정값(감지 간격, 감지 횟수, 감지 높이 등)을 입력함으로써, 다양한 형태의 연성회로기판의 검출에 대응될 수 있을 뿐만 아니라, 연성회로기판을 신뢰적으로 고정시킬 수 있는 수단(고정바, 흡착부)을 구비하여 검출 결과의 신뢰성을 증대시킬 수 있다.
